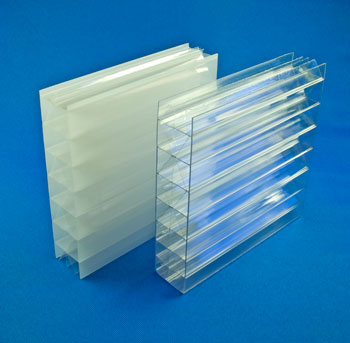

Stegplatten 32 mm

Stegplatten aus Polycarbonat 32 mm: Stegplatten in 32 mm Stärke als Sechsfachstegplatte

Material: Polycarbonat (PC)
Abstand der Stege: 20 mm
lieferbar Ausführungen: transparent - klar und opal (milchig) mit UV - Schutz
lieferbare Plattenbreiten: 1250 mm
Lagerlängen: bis 7,0 m

Die 32 mm Stegplatten werden überwiegend in Wintergarten / Terrassen verbaut.

Technische Daten 32 mm Stegplatten
Lichtdurchlässigkeit*ASTM D 1003	Gesamtenergiedurchgang DIN 67507
Klar transparent (112) 38 %	Klar transparent (112) % 58
Opal Weiß (82995)% 20 %	Opal Weiß (82995)% 35
Gewicht	Hagelschlag
3800 g / m²	> 21 m/s (20 mm Körper)
Geräuschdämmung	U-(oderK-) Wert
23 db	1,40 W / m²/K
Wärmeausdehnug linear	Dauergebrauchstemperatur
7 x 10 hoch -5 m/m.°C	100 °C

Musteraufbau Stegplatten: Musteraufbau für 16 mm Stegplatten mit Holzunterkonstruktion
Links sehen Sie einen Musteraufbau eines Stegplattendaches mit Rahmenprofilen.

Dargestellt und verbaut sind Aluminium- Rahmenprofile mit einem Auflagergummi ohne Unterprofil.

Optional können Profile mit Alu - Unterprofilen und thermischer Trennung eingesetzt werden.

Die dazugehörigen Befestigungsmittel sind sowohl für Holz - als auch für Stahlunterkonstruktionen erhältlich.. .

Verbindungsprofil mit Auflagergummi: Aliminium - Verbindungsprofil zwischen 2 Stegplatten - Pos.04
Alu - Profil 60 mm breit mit
Material: Aluminium
Ausführung: walzblank
2 x EPDM Dichtungen hell kaschiert,
1 x EPDM Dichtung 60 mm als Auflagerdichtung
Edelstahlschrauben für Holz -oder Stahlunterkonstruktion
Zuschnitt auf Länge inklusive

Randprofil mit Auflagergummi: Aluminium - Randprofil als seitlicher Abbschluß - bei Pos.11
Alu - Profil 60 mm breit mit
Material: Aluminium
Ausführung: walzblank
2 x EPDM Dichtung hell kaschiert,
1 x EPDM Dichtung 60 mm Auflagerdichtung
Edelstahlschrauben für Holz -oder Stahlunterkonstruktion

U - Profil mit Tropfkante: Aluminium U - Profil mit Tropfkante als stirnseitiger Abschluß - Pos.08
Alu - Profil mit Tropfkante
inkl. Tiefenanschlag
Material: Aluminium
Ausführung: walzblank
Das Profil hält sich durch eine leichte Minustoleranz im Öffnungsmaß an den Plattenrändern

U - Profil: Aluminium U - Profil als stirnseitiger Abschluß - Pos. ohne
U - Profil
inkl. Tiefenanschlag
Material: Aluminium
Ausführung: walzblank
Das Profil hält sich durch eine leichte Minustoleranz im Öffnungsmaß an den Plattenrändern

Abrutschsicherung: Aluminium - Abrutschsicherung als Verschluß für die o.g. Verbindungsprofile - Pos.11
Alu - Profil
als Verschlußstück für die o. g. Rahmenprofile
und zur Absicherung gegen das Verrutschen der Stegplatten
in Gefällerichtung

Wandanschlußprofil: Aluminium - Wandanschlußprofil mit EPDM - Dichtung - Pos.10
Alu - Profil
Material: Aluminium
Ausführung: walzblank
1 x große EPDM Dichtungen hell kaschiert,
