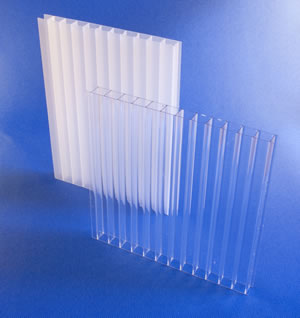

Stegplatten 10 mmStegplatten 10 mmStegplatten 10 mm

Stegplatten in 10 mm Stärke in transparenter oder opaler(milchiger) Ausführung als Doppelstegplatte

Stegplatten Garantie
Material: Polycarbonat (PC)
lieferbar Ausführungen: transparent - klar und opal (milchig)
Abstand der Stege: 10 mm
lieferbare Plattenbreiten: 1050 + 1250 (nur klar) + 2100 mm
Lagerlängen: bis 7,0 m

Diese Stegplatten wird hauptsächlich für Terasse , Schwimmbadüberdachungen, Vordächer und gebogene Industrielichtbänder eingesetzt.



Technische Daten 10 mm Stegplatten
Lichtdurchlässigkeit*ASTM D 1003 Gesamtenergiedurchgang DIN 67507
Klar transparent (112) 80 % Klar transparent (112) % 85
Opal Weiß (82995)% 48 % Opal Weiß (82995)% 71
Solarbronze (auf Anfrage)% 35 Solarbronze (auf Anfrage)% 55
Gewicht Hagelschlag
1700 g / m² > 21 m/s (20 mm Körper)
Geräuschdämmung U-(oderK-) Wert
19 db 3,00 W / m²/K
Wärmeausdehnug linear Dauergebrauchstemperatur
7 x 10 hoch -5 m/m.°C 100 °C


Stegplatten VerlegeanleitungMusteraufbau Stegplatten

Musteraufbau für 16 mm Stegplatten mit Holzunterkonstruktion

Links sehen Sie einen Musteraufbau eines Stegplattendaches mit Rahmenprofilen.

Dargestellt und verbaut sind Aluminium- Rahmenprofile mit einem Auflagergummi ohne Unterprofil.

Optional können Profile mit Alu - Unterprofilen und thermischer Trennung eingesetzt werden.

Die dazugehörigen Befestigungsmittel sind sowohl für Holz - als auch für Stahlunterkonstruktionen erhältlich.. .
Stegplatten Verbinder Verbindungsprofil mit Auflagergummi

Aliminium - Verbindungsprofil zwischen 2 Stegplatten - Pos.04

Alu - Profil 60 mm breit mit
Material: Aluminium
Ausführung: walzblank
2 x EPDM Dichtungen hell kaschiert,
1 x EPDM Dichtung 60 mm als Auflagerdichtung
Edelstahlschrauben für Holz -oder Stahlunterkonstruktion
Zuschnitt auf Länge inklusive
Stegplatten Randprofil Randprofil 10 mm mit Auflagergummi

Aluminium - Randprofil als seitlicher Abbschluß - bei Pos.11

Alu - Profil 60 mm breit mit
Material: Aluminium
Ausführung: walzblank
2 x EPDM Dichtung hell kaschiert,
1 x EPDM Dichtung 60 mm Auflagerdichtung
Edelstahlschrauben für Holz -oder Stahlunterkonstruktion
Stegplatten U_profil mit TropfkanteU - Profil 10 mm mit Tropfkante

Aluminium U - Profil 10 mm mit Tropfkante als stirnseitiger Abschluß - Pos.08

Alu - Profil mit Tropfkante
inkl. Tiefenanschlag
Material: Aluminium
Ausführung: walzblank
Das Profil hält sich durch eine leichte Minustoleranz im Öffnungsmaß an den Plattenrändern
Stegplatten U-ProfilU - Profil 10 mm

Aluminium U - Profil 10 mm als stirnseitiger Abschluß - Pos. ohne

U - Profil
inkl. Tiefenanschlag
Material: Aluminium
Ausführung: walzblank
Das Profil hält sich durch eine leichte Minustoleranz im Öffnungsmaß an den Plattenrändern
Stegplatten AbrutschsicherungAbrutschsicherung

Aluminium - Abrutschsicherung als Verschluß für die o.g. Verbindungsprofile - Pos.11

Alu - Profil
als Verschlußstück für die o. g. Rahmenprofile
und zur Absicherung gegen das Verrutschen der Stegplatten
in Gefällerichtung
Stegplatten Wandanschlußprofil Wandanschlußprofil

Aluminium - Wandanschlußprofil mit EPDM - Dichtung - Pos.10

Alu - Profil
Material: Aluminium
Ausführung: walzblank
1 x große EPDM Dichtungen hell kaschiert,
